Δομή προϊόντος |
|
|
Αγωγός |
Γυμνό χάλκινο σύρμα που είναι σύμφωνο με το DIN VDE 0812 |
|
Μόνωση |
PVC, Y12 σε DIN VDE 0207 μέρος 4 |
|
Κωδικός χρώματος |
Πυρήνες με έγχρωμη κωδικοποίηση σύμφωνα με το DIN VDE 47100 |
|
Βασική Δομή |
Πολυεπίπεδη δομή |
|
Στρώμα θωράκισης |
Αλουμινόχαρτο PETP, πλεξούδα από κονσέρβες χαλκού |
|
Υλικό σακακιού |
PVC, YM1 έως DIN VDE 0207 Μέρος 5 |
|
Χρώμα σακακιού |
Οποιοδήποτε χρώμα |
|
Τεχνικές παράμετροι |
|
|
Τάση λειτουργίας |
≤0,25mm 2 : Max350V; ≥0,25mm 2 : Max500V |
|
Δοκιμαστική τάση |
≤0,25mm 2 : 800V; ≥0,25mm 2 : 1200V |
|
Ονομαστική θερμοκρασία |
70℃ |
|
Σταθερή θερμοκρασία λειτουργίας : Εγκατάσταση κινητού: |
-5℃~+70℃ |
|
Ελάχιστη ακτίνα κάμψης Σταθερή τοποθέτηση: Κινητό Εγκατάσταση: |
10*Δ |
|
Επιβραδυντικά φλόγας |
Επιβραδυντικό φλόγας και αυτοσβενόμενο σύμφωνα με το IEC60332-1-2+EN60332-1-2 |
|
Αντίσταση λαδιού |
Ελαφρύ και ρηχό λάδι κινητήρα, λάδι κιβωτίου ταχυτήτων, λιπαντικό κ.λπ. |
|
Σενάριο εφαρμογής |
Οι σύνδεσμοι μεταξύ πινάκων ελέγχου και εξοπλισμού, εξοπλισμού πινάκων χαμηλής τάσης και εξοπλισμού τεχνολογίας επικοινωνιών κ.λπ. πρέπει να θωρακίζονται |
|
Πιστοποίηση |
CE, RoHS |
|
Τύπος |
Διόπτρα |
Κατασκευή αγωγού (αρ./mm) |
Εξωτερική διάμετρος αγωγού (mm) |
Πάχος μόνωσης (mm) |
Εξωτερική διάμετρος μόνωσης (mm) |
ΠΛΕΞΩ (mm) |
Πάχος μπουφάν (mm) |
Εξωτερική διάμετρος μπουφάν (mm) |
|

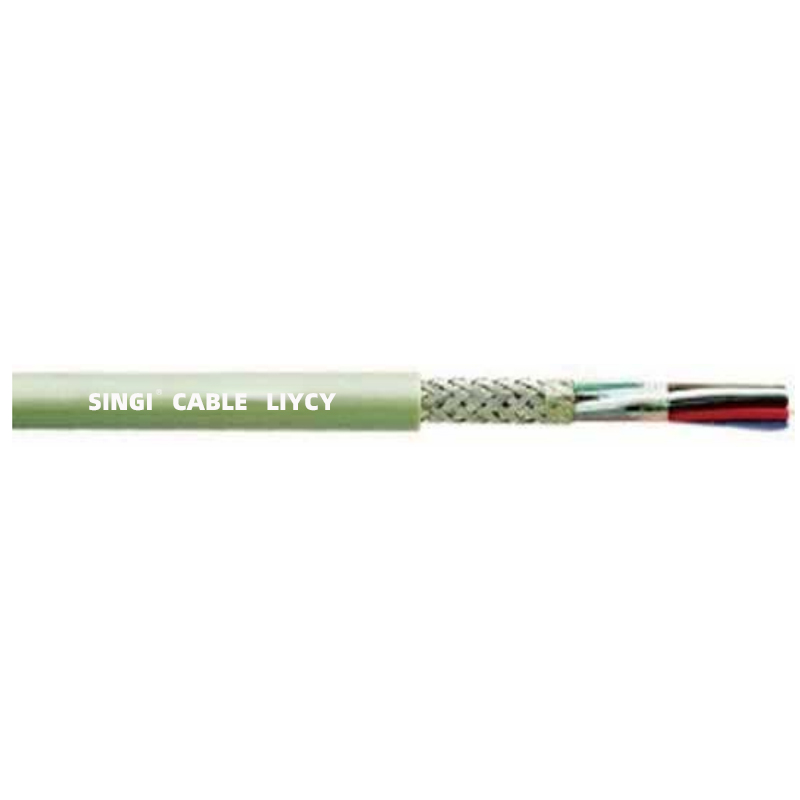

LiYCY |
2×0,14 |
18/0.1 |
0,49 |
0.3 |
1.09 |
Επικασσιτερωμένο σύρμα χαλκού ≥70% |
0,6 |
3.9 |
|
3×0,14 |
18/0.1 |
0,49 |
0.3 |
1.09 |
0,6 |
4.0 |
||
|
4×0,14 |
18/0.1 |
0,49 |
0.3 |
1.09 |
0,6 |
4.3 |
||
|
5×0,14 |
18/0.1 |
0,49 |
0.3 |
1.09 |
0,6 |
4.6 |
||
|
2×0,25 |
15/0,145 |
0,65 |
0,30 |
1.25 |
0,6 |
4.2 |
||
|
3×0,25 |
15/0,145 |
0,65 |
0,30 |
1.25 |
0,6 |
4.4 |
||
|
4×0,25 |
15/0,145 |
0,65 |
0,30 |
1.25 |
0,6 |
4.7 |
||
|
5×0,25 |
15/0,145 |
0,65 |
0,30 |
1.25 |
0,6 |
5.1 |
||
|
2×0,34 |
21/0.145 |
0,76 |
0,35 |
1.46 |
0,6 |
4.6 |
||
|
3×0,34 |
21/0.145 |
0,76 |
0,35 |
1.46 |
0,6 |
4.8 |
||
|
4×0,34 |
21/0.145 |
0,76 |
0,35 |
1.46 |
0,6 |
5.2 |
||
|
5×0,34 |
21/0.145 |
0,76 |
0,35 |
1.46 |
0,6 |
5.6 |
||
|
2×0,5 |
16/0.2 |
0,92 |
0.4 |
1,72 |
0,6 |
5.1 |
||
|
3×0,5 |
16/0.2 |
0,92 |
0.4 |
1,72 |
0,6 |
5.4 |
||
|
4×0,5 |
16/0.2 |
0,92 |
0.4 |
1,72 |
0,7 |
6.0 |
||
|
5×0,5 |
16/0.2 |
0,92 |
0.4 |
1,72 |
0,7 |
6.5 |
