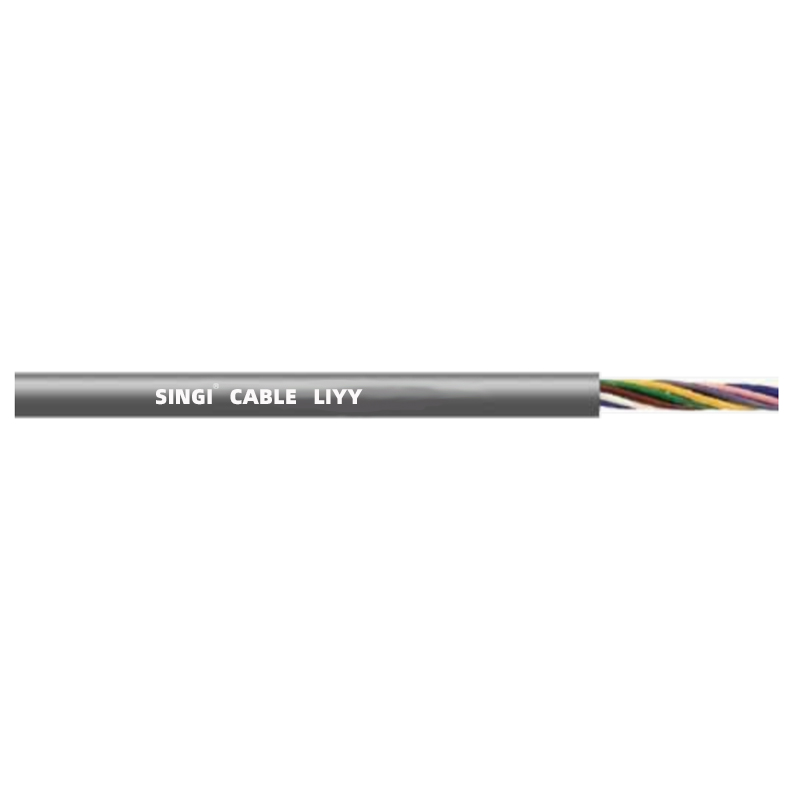

Καλώδιο LiYY CE

Δομή προϊόντος

Αγωγός

Γυμνό χάλκινο σύρμα που είναι σύμφωνο με το DIN VDE 0812

Μόνωση

PVC, Y12 σε DIN VDE 0207 μέρος 4

Κωδικός χρώματος

Πυρήνες με έγχρωμη κωδικοποίηση σύμφωνα με το DIN VDE 47100

Βασική  Δομή

Πολυεπίπεδη δομή

Υλικό σακακιού

PVC, YM1 έως DIN VDE 0207 Μέρος 5

Χρώμα σακακιού

Οποιοδήποτε χρώμα

Τεχνικές παράμετροι

Τάση λειτουργίας

≤0,25mm ² : Max350V;

≥0,25mm ² : Max500V

Δοκιμαστική τάση

≤0,25mm ² : 800V;

≥0,25mm ² : 1200V

Ονομαστική θερμοκρασία

70℃

Σταθερή θερμοκρασία λειτουργίας :

Εγκατάσταση κινητού:

-15℃~+70℃

-5℃~+70℃

Ελάχιστη ακτίνα κάμψης Σταθερή τοποθέτηση:

Κινητό Εγκατάσταση:

5*Δ

10*Δ

Επιβραδυντικά φλόγας

Επιβραδυντικό φλόγας και αυτοσβενόμενο σύμφωνα με το IEC60332-1-2

Αντίσταση λαδιού

Ελαφρύ και ρηχό λάδι κινητήρα, λάδι κιβωτίου ταχυτήτων, λιπαντικό κ.λπ.

Σενάριο εφαρμογής

Σύνδεση πινάκων ελέγχου και εξοπλισμού, εξοπλισμού πινάκων χαμηλής τάσης και τεχνολογίας επικοινωνίας

Πιστοποίηση

CE, RoHS

Τύπος

Διόπτρα

Κατασκευή αγωγού (αρ./mm)

Εξωτερική διάμετρος αγωγού (mm)

Πάχος μόνωσης (mm)

Εξωτερική διάμετρος μόνωσης (mm)

Πάχος μπουφάν (mm)

Εξωτερική διάμετρος μπουφάν (mm)

LiYY

2×0,14

18/0.1

0,49

0.3

1.09

0,6

3.4

3×0,14

18/0.1

0,49

0.3

1.09

0,6

3.5

4×0,14

18/0.1

0,49

0.3

1.09

0,6

3.8

5×0,14

18/0.1

0,49

0.3

1.09

0,6

4.1

2×0,25

15/0,145

0,65

0,30

1.25

0,6

3.7

3×0,25

15/0,145

0,65

0,30

1.25

0,6

3.9

4×0,25

15/0,145

0,65

0,30

1.25

0,6

4.2

5×0,25

15/0,145

0,65

0,30

1.25

0,6

4.6

2×0,34

21/0.145

0,76

0,35

1.46

0,6

4.1

3×0,34

21/0.145

0,76

0,35

1.46

0,6

4.3

4×0,34

21/0.145

0,76

0,35

1.46

0,6

4.72

5×0,34

21/0.145

0,76

0,35

1.46

0,6

5.14

2×0,5

16/0.2

0,92

0.4

1,72

0,6

4.63

3×0,5

16/0.2

0,92

0.4

1,72

0,6

4,90

4×0,5

16/0.2

0,92

0.4

1,72

0,7

5,54

5×0,5

16/0.2

0,92

0.4

1,72

0,7

6.03
